EPB (주차브레이크 ) 고장 유형

EPB (주차브레이크 ) 고장 유형



고장시 - 고장코드

ABS묘듈 , EPB 관련 고장표출시

오토홀더 기능상실

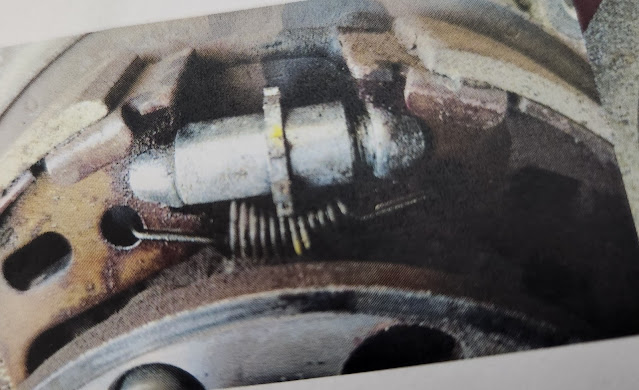

1) 드럼 & 슈우(디스크) 방식 = 외장형

- 정상 상태 -

- 디스크 마모로 완전 잠김 상태 -

* 고장코드 *

- 비상레바 당겨 해제 된 상태 -

고장코드 -

렛치 분리  - 디스크 교환후 렛치 체결 이 필요함 ,

                          주 고장요인은 모터 이며

고장코드가 모터로 표출되면

드럼의 마모정도를 우선 확인 ,



마모가 심한 경우 – 셋팅후 재사용 가능 여부 판정



마모가 교환주기가 되지 않을 정도로 일 경우 는

모터교환



2) 켈리퍼 에 모터 내장형 2종류

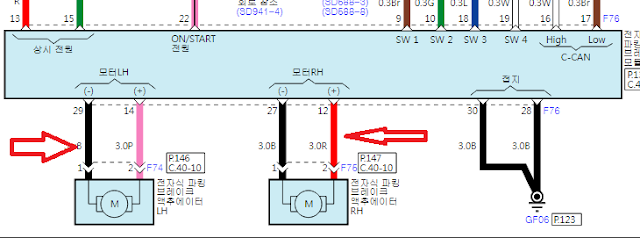

EPB 유닛형 – HG

좌우가 동일하면 정상 - 틀리면 EPB유닛 불량

H-브릿지 TR 점검 = 점검방법은 저항 검사가 가장 효과적임





3) ABS묘듈레이터 – ECU에서 제어형 – 스포티지 , K7

저항검사가 가장 효과적임

- 이곳이 불량 임 -

좌 우 가 다름으로  ABS묘듈레이터 불량



포르테 HEV 시동불능 진단

 증상 :

시동불능



차종 :

포르테 HEV

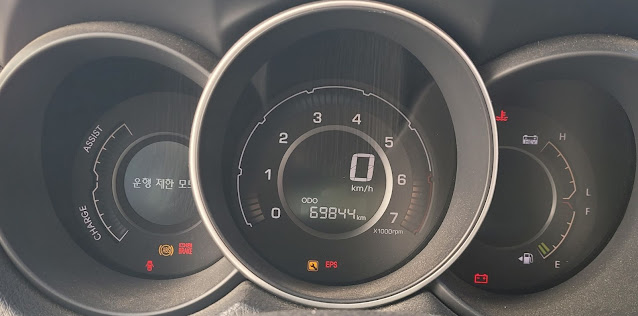

계기판 :

배테리 , ABS , EPB , 정비요구 램프 점등



진단 :

ECU ,TCU , HCU , ABS ,,, 통신불량



BMS 통신가능



점검 :

저전압배터리 점프하면 시동 가능

충전이 안됨



충전로직 :

고전압배터리 - 전류센서 - MCU - LDC - IBS - ECU

ECU 가 통신을 할 수 없으니 당연히

IBS 와 ECU - MCU 통신을 할 수 없으니

LDC는 충전을 실행 하지 않는다 ,



점프를 하니 기동전동기를 구동할 전기가 형성되니

시동이 가능 하다라는 결론

그렇다면 CAN 통신 불능의 이유는

통신선 의 문제로 볼수 있습니다 ,



- 결론 -
