진단의 방법에서

                                             진단의 방법에서

가) 연역 - 패턴을 추구

나) 귀납 - 단서를 추구

패턴은 기 -승 - 전 - 결 의 흐름을 따라

단서 = 결 에서 역으로 단서를 추정 한다 ,

차량 정비에서

패턴은

차종 , 차령 , 주행거리 , 운전습관 , 운전환경 ,,

에 따라

고장코드 , 고장 다발생 , 고장유형 등을

빅데이타 화 를 토대로

진단 - 점검 - 정비를 함 이며

단서 =

현재의 결과에 따라 역으로 답을 구하는 방법 이다 ,

가령 -

어떤 차종 , 어떤 형식 , 어떤 부품의 제조회사 는

어떤 유형의 고장이 다발생 된다 ,,를

먼저 인식한후 진단에 임하는 것을 말함니다 ,

제가 추천 하고자 하는 것은

연역 - 패턴 = 빅데이타를 바탕으로 에 임하는 것이

효율적이라 권 합니다 ,

에쿠스 람다 , P2507 , P1676



                                                증상 :

3속홀딩 = 다빌셍

차종 :

에쿠스 람다

진단 :

엔진측

오토미션측

소거가능 :

소거후 일정 동안 정상 -

으로 보아 회로 단선을 아님으로 추정

-점검 -

ECU 내부점검

- 결론 -

ECU 수리후 정상

QM5 - P1435



                                                증상 :

경고등 점등

차종 :

QM5

문진 :

정상 주행 - 출력 등에는 전혀 문제가 없음

촉매막힘으로 출력저하 현상은 아닌듯

특이점 -

주행에는 이상이 없고 경고등만 점등

진단 :

소거 - 안됨

관련회로 이상 없음

상기차량 - 소거 안되는이유는 무엇인가 ?

이유는 전용장비 로 만 가능 하다 ,

소거를 못한 상태에서 진단기로 강제재생 시도시

진행중 실패로 성공을 못함 ,

- 결론 -

르노삼성 전문업체 전용장비로 소거

ECU 업그레이드 후 정상

- 부연 -

타 차량의 경우에도

촉매교환 및 크리닝 작업후 정상주행하다가

일정기간 경과후 동일 증상이 발생 되면

ECU 업그레이드 해 보시길 바랍니다 ,

- 관련 부품 -

ACV , 차압센서 , 온도센서 , 인젝터 ,EGR ,,

덴쇼 유로6 - P009200



                                                  증상 :

고장코드 표출 및 출력부족

차종

덴쇼 유로6

적용차종

포터II , 그랜드스타렉스 , 봉고III

진단 :

점검

정상차량 -

IMV = 85번 = 접지 86번 = 신호

시동키 ON 상태

12V , 2.5V

,

,

증상 차량 :

점검 :

신호선  과  전원선 모두 50V 표출

어떻게 ECU내부에서 표출될수 있는지 몹시 궁금 ,,,

- 결론 -

ECU 교환후 - 정상

소년의 공상 - 따뜻 한 하루

 소년의 공상

이집트의 시골 마을에 한 소년이 살았습니다.

어느 날부터인가 소년은 사람들에게

조금씩 돈을 빌리기 시작했습니다.

소년은 빌린 돈 전부를 달걀을 사는 데 썼습니다.

그리고는 배를 타고 카이로로 떠나는 것이었습니다.

강을 건너던 소년은 배 위에 누워 공상에

빠져들기 시작했습니다.

'카이로 시장에 도착하자마자 달걀을 파는 거야.

달걀이 다 팔리면 그 돈으로 좋은 옷감을 살 거야.

그리곤 집에 돌아와서 그 옷감을 내놓으면

사람들이 몰려들 거고 옷감이 비싸더라도 몽땅 사가겠지?

그 돈으로 양을 사서 잘 키우면 언젠가는 새끼를 낳을 거야?

그런 다음 양을 다 팔아서 암소를 다시 사는 거야.

또 암소를 잘 키우면 분명 새끼를 낳을 거고,

장에 가져다 팔면 큰돈을 벌게 될 거야.'

그렇게 소년은 처음 생각하고는 다르게

계속 공상이 커지기 시작했습니다.

'이제 돈을 벌었으니 하인을 고용하는 거야.

그리고 이거 해라! 저거 해라! 내 맘대로 부려먹는 거야.

내 말을 듣지 않으면 엉덩이를 걷어차 버려야지?

바로 이렇게!'

순간 소년은 자신도 모르게 하인을 걷어차는

시늉을 하다가 달걀이 든 바구니를 걷어차고 말았습니다.

바구니는 나일강에 풍덩 빠졌고, 강물 속으로

빠르게 사라져 버렸습니다.

그렇게 소년의 꿈 아니 공상은 물거품처럼

사라지고 말았습니다.

생각은 자유입니다.

그러나 그 생각이 쉽게 돈을 버는 방법이나,

노력하지 않고 허황된 성과를 바라는 생각이라면,

그 결과는 명약관화(明若觀火)합니다.

'불 보듯 뻔하다'라는 이야기입니다.

성공한 인생은 공상이 아닌 현실에서

열정을 쏟아붓는 공을 들여야만,

이룰 수 있는 것입니다.

# 오늘의 명언

위대한 사람은 목적을, 소인들은 공상을 가지고 있다.

– 워싱턴 어빙 –

포터 유로6 - P033500 . C1648

                                                       증상 :

시동지연

차종 :

유로6 포터II - 덴쇼시스템

진단 :

관련회로 점검

- 점검 -

CKP 커넥터 탈거후 시동 은 가능하지만 지연

CMP 커넥터 탈거 후 시동 - 시동안됨

- 분석 -

CKP 회로 접지 단선으로 추정

- 결론 -

CKP 접지 단선 확인

수정후 정상

진단의 메카니즘- !



                                     진단의 메카니즘- !

봉고III 유로5 - A2 133PS 입고

증상은

rpm 변동 심하고 노크음 과 시동꺼짐 현상 - 다발생

이럴 경우 긴급점검 방법

시동키 ON -IMV 커넥터 탈거 - 2핀 전압측정

정상차량의 경우 =

A2 = 동일

1핀 = 12V 베터리 전압 출력

1핀 = ECU 레퍼런스 전압 11V 가량 안정적으로 표출

,

,

여기서

가) 레퍼런스가 표출 안되면

시동 은 양호 - 시동후 잠시후 연료압력상승 하면서 노크음

나) 레퍼런스 가 변동이 생기면

rpm 변동 상승 과 하강을 반복

- ECU 점검 요망 -

ECU 품번 = 39111-4A512 이모빌라이져 미적용

이모빌라이져 미적용 차량 은

포터III , 그랜드스타렉스 , 봉고III

모두 시동가능

- 시뮬레이션 및 시뮬레이터 가능

다) 배터리 12V 표출 안됨은 퓨즈 점검 요망

상기 차량 = 점검

IMV 2핀중 1핀= 배터리 전압 출력

다른핀은 = 전원 표출 안됨

레퍼런스 전압이 표출 되지 않음

배선의 선간저항을 측정 하기 보단

바로

ECU 커넥터 77번단자 = 커넥터 큰 쪽에서

역시 표출 안됨 - ECU 내부 퓨즈 및 저항 등에서

문제 가 발생 한 것으로 추정

,

,

,

잠시후

포터II A2 유로5 차량 입고

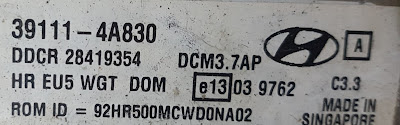

ECU 품번 39111 - 4A830 이모빌라이져 미적용
